Rotoclear C2:
Das führende Kamera-System für Maschineninnenräume.

Ob klare Sicht aus Perspektive des Werkzeugs oder ein Gesamtüberblick des Innenraums von CNC-Maschinen gefragt ist: Die selbstreinigenden Kameras des Rotoclear C2 schaffen 4K-Einblicke aus revolutionären Perspektiven – selbst unter härtesten Bedingungen.

Der intelligente Steuerrechner des Systems ermöglicht nicht nur eine intuitive Steuerung mit Zoom-Feature, sondern auch die Auswertung von gespeicherten Videos und Fotos.

Mit dem Visual Backup bietet das Rotoclear C2 außerdem die Funktion eines Videoüberwachungssystems für Ihre CNC-Maschine: Damit werden alle Fertigungsprozesse automatisch kontinuierlich aufgezeichnet und für einen bestimmten Zeitraum gespeichert.

Was das Rotoclear C2 Ihnen bringt

Das führende Kamera-System für CNC-Maschinen schenkt Ihnen neue Informationen für die Optimierung von Bearbeitungsprozessen. Natürlich können Sie diese wertvollen Bildinformationen auch problemlos mit anderen teilen.

Außerdem bildet das Rotoclear C2 die essenzielle Basis für eine automatisierte Bildanalyse – und damit für die weitere Automatisierung der Fertigungsprozesse.

Die Software dahinter

Die clevere Software hinter dem Rotoclear C2 bildet die Basis für eine exakte Einstellung und intuitive Steuerung der Kamera. Mit allen marktüblichen Anschlüssen (HDMI, USB, Ethernet) und Protokollen (z.B. TCP/IP, RTSP) bietet das Modul darüber hinaus alle Schnittstellen, um Bilddaten einfach zu streamen, zu speichern und zu teilen.

  • Features
  • Vorteile
  • Ausstattung
  • Vergleich
  • Konfigurator
  • Downloads
  • Zubehör

Die Features

Immer klare Sicht

Die Kamera speziell für CNC-Maschinen: Die schnell rotierende Scheibe vor der Kameralinse sorgt auch bei Kühlmitteleinsatz und fliegenden Spänen immer für klare Sicht auf alle Bearbeitungsprozesse.

Hochauflösende Bilder

Der Kamerakopf liefert eine Auflösung von bis zu 4K mit 60 Bildern pro Sekunde im Livestream (Aufnahme in HD und FullHD). Die Bilder können aber auch in geringeren Auflösungen und Bildwiederholraten übertragen werden, z.B. in FullHD. In beiden Fällen erhält man auch gezoomt noch gestochen scharfe Bilder.

Swipe-Zoom

Einen Bildausschnitt vergrößern? Ganz einfach, per Swipe direkt auf dem Screen. So können Anwender:innen intuitiv und schnell Details in der Bearbeitung beobachten und analysieren.

Tool-, Top- oder Side-View

Die Kameras des Rotoclear C2 lassen sich am Dach (Top View) bzw. an der Seite (Side View) des Arbeitsraums oder direkt an der Motorspindel (Tool View) montieren. Für klare Einblicke aus revolutionären Perspektiven.

Double Perspective

Den Fertigungsprozess aus zwei Perspektiven gleichzeitig beobachten? Kein Problem. Wenn man zwei Kameraköpfe an den Steuerrechner anschließt, kann man die Bearbeitung z.B. gleichzeitig von oben und aus Sicht des Werkzeugs beobachten.

Streaming & Recording

Die digitalen Bilddaten lassen sich nicht nur via HDMI, TCP/IP oder RTSP live streamen, sie können auch jederzeit in HD und FullHD aufgezeichnet werden. Perfekt, um sie neben der Prozessoptimierung auch für Vertriebs- und Marketingzwecke zu nutzen.

Perfekte Ausleuchtung

Exzellente Bilder brauchen perfekte Lichtverhältnisse: Deshalb haben wir in unseren Kameraköpfen speziell für diesen Einsatz entwickelte Premium-Lichtquellen von Waldmann verbaut.

Auswahl an Anschlussmöglichkeiten

Ob HDMI, USB oder Ethernet-Kabel: Unser Steuerrechner bietet alle gängigen Anschlussmöglichkeiten, um Bilddaten schnell und zuverlässig zu übertragen – oder das System in das eigene Netzwerk einzubinden.

Flexible Einbaumöglichkeiten

Wo Sie Ihre Kameras auch platzieren möchten: Mit zahlreichen Optionen für eine schnelle und einfache Montage in oder vor der Wand (bzw. dem Dach) bieten wir alle Möglichkeiten für ein individuell optimiertes Kamera-Setup.

Erweiterte Reichweite für Großraummaschinen

Mit unserem Signalverstärker C-Extender kann die Reichweite des Rotoclear C2 in Großraummaschinen problemlos von 20 m auf 40 m erweitert werden. Kombiniert man zwei C-Extender miteinander, ist sogar eine Entfernung von 60 m möglich!

Grundlage für Analyse-Funktionen

Der Vorteil von digitalen Bilddaten? Sie bilden die Basis für eine automatisierte Analyse der Bearbeitungsprozesse. So könnten z.B. in Zukunft Prozesse automatisch optimiert und Kollisionen von Werkzeug und Werkstück gänzlich vermieden werden.

Remote Insights

Wo auch immer Sie sich auf der Welt befinden, welchen Client sie auch verwenden: Durch die einfache Übertragung können Sie Ihre Bilddaten aus der Ferne jederzeit ganz flexibel anschauen. So ermöglicht das Rotoclear C2 nicht nur eine Fernanalyse – sondern flexibilisiert auch die Prozesskontrolle.

API-Schnittstelle

Sie möchten neue, speziell auf Ihre Maschine zugeschnittene Kamera-Funktionen implementieren? Kein Problem. Unsere API-Schnittstelle bietet Ihnen alle Möglichkeiten dafür. So können Sie die Kamera beispielsweise direkt aus Ihrer Software-Anwendung heraus steuern oder Bildinformationen automatisch in Ihre Programmabläufe integrieren.

zur Dokumentation

Einblicke in die Produktentwicklung,
Ausblicke auf die Zukunft?

Der Produktentwickler hinter dem Rotoclear C2, Manuel Linnenschmidt, spricht über die Überlegungen bei der Entwicklung und die zukünftigen Potenziale des Kamera-Systems.

Dieser Inhalt eines Drittanbieters wird aufgrund Ihrer fehlenden Zustimmung zu Drittanbieter-Inhalten nicht angezeigt.

Klicken Sie hier um Ihre Einstellungen zu bearbeiten.

Alle Vorteile auf
einen Blick

Fertigungsprozesse in geschlossenen Systemen sichtbar machen

Das Rotoclear C2 schafft dort Einblicke, wo sonst der Blick verwehrt bleibt – sei es durch Kühlflüssigkeiten oder weil in geschlossenen Systemen andere Elemente die Sicht versperren. So macht das System sonst unsichtbare Prozesse sichtbar – und sorgt damit für mehr Transparenz, Kontrolle und Sicherheit bei der Fertigung. Darüber hinaus ermöglicht es aber auch, verborgene Prozesse mit anderen zu teilen, z.B. für Marketing-, Vertriebs- oder Schulungszwecke!



Anwendungsbeispiele

  • Überprüfung selbst entwickelter Bearbeitungsprozesse (Prototyping)
  • Schulungen
  • Kommunikation von Prozess-Expertise
  • Messen / Showrooms
Zerspanungsprozesse aus neuen Perspektiven beobachten

Mit dem Rotoclear C2 können Sie Prozesse aus der jeweils optimalen Perspektive betrachten – egal ob von oben (Top View), von der Seite (Side View) oder sogar aus der Perspektive des Werkzeugs selbst (Tool View)! So bekommen Sie ganz neue Einblicke in Ihre Bearbeitungsprozesse – und können daraus spannende Schlüsse ziehen!





Anwendungsbeispiele

  • Bearbeitungsprozesse in tiefen Kavitäten beobachten
  • Prozesse in großen Maschinen aus nächster Nähe sehen
Kontinuierliche Echtzeit-Kontrolle von Fertigungsprozessen

Für eine optimale Prozesskontrolle sind kontinuierliche optische Informationen in Echtzeit unerlässlich: Denn nur wenn Sie alles in Echtzeit sehen, wissen Sie auch, wo etwas schief läuft bzw. optimiert werden könnte.

Ein gutes Beispiel dafür ist die Klemmung des Werkstücks: Sobald Sie hier einen Fehler entdecken, können Sie den Prozess sofort abbrechen – und damit enorme Schrottkosten vermeiden.





Anwendungsbeispiele

  • Kontrolle der Werkstückklemmung in der Serienfertigung
  • Erkennung von unerwünschten Spänenestern
Fehlerursachen finden und verstehen

Es kommt vor, dass Prozesse regelmäßig Fehler aufweisen, aber die Ursache dieser Fehler bleibt ein Rätsel. Die kontinuierliche optische Kontrolle und Aufzeichnung der Prozesse ermöglichen es Ihnen, die Ursachen dieser Fehler zu finden, zu verstehen – und in der Folge zu beseitigen.





Anwendungsbeispiele

  • Ursachen für fehlerhafte Werkstücke ermitteln
  • Ursachen für Crashes aufspüren
  • Ursachen für Handling-Fehler beim Einsatz von Automatisationskomponenten finden
Die Prozessüberwachung vereinfachen

Produktionsprozesse müssen ständig überwacht werden. Durch das Remote-Feature des Rotoclear C2 kann diese Prozessüberwachung komplett standortunabhängig von überall auf der Welt erfolgen.

Doch nicht nur das: Das Kamera-System ermöglicht Ihnen auch eine Mehrmaschinenbedienung – zum Beispiel mit einem Fertigungsleitstand, in dem Sie gleichzeitig mehrere Maschinen einsehen und die entsprechenden Prozesse auf verschiedenen Bildschirmen überwachen können.





Anwendungsbeispiele

  • Mehrmaschinenbedienung (auch bei älteren Maschinen)
  • Vermeidung aufwändiger Kontrollgänge
  • Mehr Flexibilität erleichtert die Schichtplanung
Individuelle Kontroll-Lösungen selbst entwickeln

Ob es um die Werkzeugbruchkontrolle oder die Erkennung von Späne-Nestern geht: Die Anforderungen an die (automatisierte) Prozesskontrolle sind so vielfältig wie die Fertigungsprozesse selbst. Aus diesem Grund haben wir für Sie eine offene API in unser Kamera-System integriert. Damit können Sie jederzeit selbst individuelle Kontroll-Funktionen entwickeln, die die Zuverlässigkeit, Effizienz und Präzision ihrer Bearbeitungsprozesse aufs nächste Level heben werden.





Anwendungsbeispiele

  • Überprüfung des Werkzeugs
  • Check der Werkstücklage
  • Kontrolle der Umgebungsbedingungen
  • Einbindung in Überwachungssysteme
  • Automatisierte Auswertung von Bildern aus dem Fertigungsprozess

Welche Ausstattung
brauchen Sie?

Das Rotoclear C2 gibt es in mehreren Ausstattungsvarianten für unterschiedliche Einsatzzwecke. Die Varianten unterscheiden sich in der Anzahl der eingesetzten Kameras, in der Auswahl des Fokus, der Länge der Datenkabel sowie in der Befestigung der Kameras im Innenraum der Werkzeugmaschine.

  • Anzahl Kameraköpfe
  • Fokus
  • Datenkabel
  • Halterung

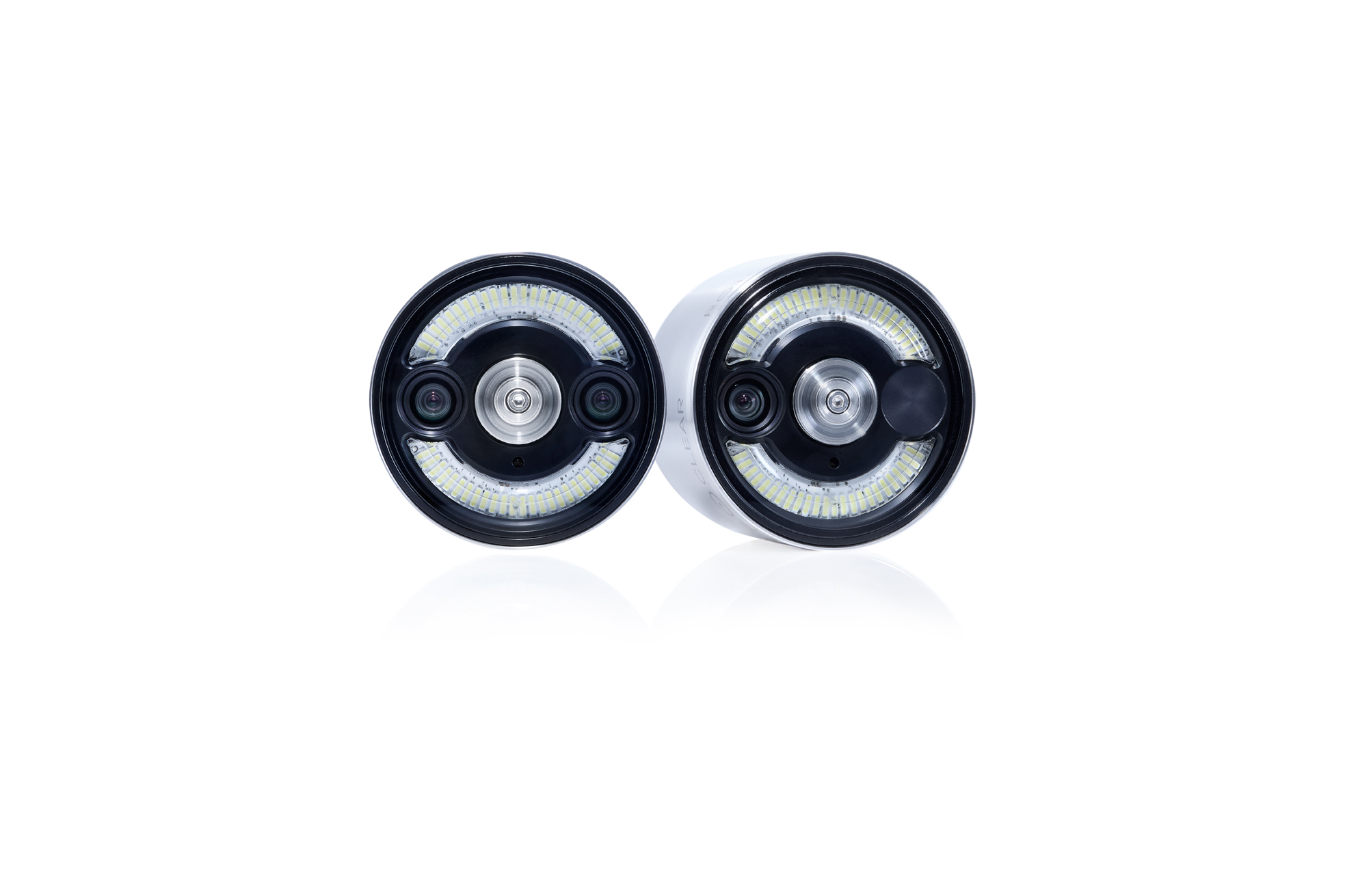

Anzahl Kameraköpfe

Wie viele Perspektiven brauchen Sie? Das ist die zentrale Frage, wenn es um die Entscheidung geht, mit wie viel Kameraköpfen Sie Ihr C2-System ausstatten.

Wir bieten wahlweise Kits mit einem oder zwei Kameraköpfen. Das Dual Kit bietet Ihnen die Möglichkeit, ihre Bearbeitung aus zwei Perspektiven gleichzeitig zu betrachten (z.B. Top- und Tool-View).

Fokus

Um die Kamera bestmöglich vor den rauen Bedingungen im Inneren der CNC-Maschine zu schützen, haben wir den Kamerakopf gekapselt. Das bedingt einen voreingestellten Fokus.

Für unterschiedliche Einsatzzwecke können Sie zwischen Kameraköpfen mit verschiedenen Schärfebereichen wählen:

  • F1: Fokus im Nahbereich (Tool-View)
  • F2: Fokus im Fernbereich (Top-/Side-View)
  • F1+F2: Zwei Linsen für den Nah- und Fernbereich

Datenkabel

Unsere Datenkabel sorgen für eine genauso schnelle wie zuverlässige Datenübertragung. Sie sind schleppkettentauglich und speziell für die harten Bedingungen in der Werkzeugmaschine ausgelegt.

Bei der Zusammenstellung Ihres Kits können Sie zwischen einem Datenkabel von 10 m (Standard) und einer 20 m Variante wählen.

Mit unserem Signalverstärker C-Extender kann die Reichweite des Rotoclear C2 in Großraummaschinen problemlos von 20 m auf 40 m erweitert werden. Kombiniert man zwei C-Extender miteinander, ist sogar eine Entfernung von 60 m möglich!

Halterung

Wie ihre Maschine auch aussieht, an welcher Stelle sie die Kameras auch montieren möchten: Rotoclear bietet Ihnen eine ganze Reihe an Montagemöglichkeiten.

Unsere Flex-Armhaltung ist als Blecheinbau, Vorwandmontage oder mit einem Magnethalter verfügbar.

Die Kugelhalterung umfasst die Kamera und lässt sich direkt in die Maschinenwand einbauen. Der Vorteil? Durch die minimierte Störkontur können kaum Spänenester entstehen.

Rotoclear C Basic, C2 und C Pro
im Vergleich

Für den Einstieg in die Welt der Kamera-Systeme für CNC-Maschinen bieten wir neben dem Rotoclear C2 auch das kostengünstige Rotoclear C Basic sowie das Rotoclear C Pro an. Wie sich der Funktionsumfang dieser Kamerasysteme unterscheidet? Entdecken Sie alle Unterschiede zwischen den drei Systemen.

Die Lösung für Ihre CNC-Maschine:
Jetzt Ihr Rotoclear C2-Kit konfigurieren.

Wie Ihre Maschine auch aussieht, welche Anforderungen Sie an Ihr Kamera-System stellen: Wir bieten für alle unterschiedlichen Einsatzzwecke das perfekte C2-Kit.

How to use:
Unsere Downloads

Auf der Suche nach Detail-Informationen oder Tipps für den optimalen Betrieb und eine möglichst lange Lebensdauer?

Unsere Produktbroschüre und unsere Betriebsanleitung bieten wertvolle Antworten rund um das Rotoclear C2. Auf den neusten Stand bringt Sie unsere aktuelle Rotoclear C2 Software.

Sollten Sie darüber hinaus Fragen haben, können Sie uns natürlich auch jederzeit direkt kontaktieren.

Rotoclear C2 Betriebsanleitung
(PDF, max. 7 MB)

Deutsch | Englisch

Rotoclear C2 Produktbroschüre
(PDF, max. 1,2 MB)

Deutsch | Englisch

Rotoclear C2 Sicherheitsanalyse
(PDF, max. 200 KB)

Deutsch | Englisch

Rotoclear C2 Software
(.fw-Datei, ca. 40 MB)

Aktuelle Version | Changelog
