Das Rotoclear C Basic
Für einen neuen Blick in Ihre Zerspanungsprozesse.
Das Rotoclear C Basic ist unser kostengünstiger Einstieg in die professionelle Kamera-Beobachtung: Ein robustes und einfaches Kamera-System, mit dem Sie Ihre Zerspanungsprozesse in Echtzeit und hoher Auflösung auf einem HDMI-Monitor beobachten können.
Die Besonderheiten des Rotoclear C Basic
Der extrem kompakte und robuste Kamerakopf erlaubt eine flexible Platzierung im Maschineninnenraum und kann Ihnen so revolutionäre 4K-Bildinformationen für die kontinuierliche Optimierung Ihrer Bearbeitungsprozesse schenken.
Dieses einfache Kamera-System ist auch die optimale Alternative, wenn eine geringe Einbauhöhe die Montage eines rotierenden Sichtfensters nicht zulässt.
- 4K-Einblicke in Echtzeit
- Kostengünstiger Einstieg
- Alternative bzw. Ergänzung zu rotierendem Sichtfenster
Die 4 Vorteile
des Rotoclear C Basic
Immer klare Sicht
Konkrete Anwendungsfelder:
- Einblicke in geschlossene Systeme
- Prozessbeobachtung trotz Kühlschmierstoffeinsatz
Eine neue Perspektive auf Bearbeitungsprozesse
Konkrete Anwendungsfelder:
- Bearbeitungsprozesse in tiefen Kavitäten beobachten
- Prozesse in großen Maschinen aus nächster Nähe sehen
Optische Prozesskontrolle in Echtzeit
Gute Beispiele dafür sind eine falsche Positionierung des Werkstücks in der Vorrichtungen oder das Auftreten von Fließspänen oder Spänenestern. Sobald Sie hier einen Fehler entdecken, können Sie den Prozess sofort abbrechen – und damit enorme Schrottkosten vermeiden.
Neue Erkenntnisse für Ihre Prozessoptimierung
Konkrete Anwendungsfelder:
- Einfahrprozesse effizienter gestalten durch Minimierung von Nebenzeiten wie Leerfahrten und Zustellbewegungen für eine maximal produktive Zerspanungszeit.
- Die Entstehung von Spänenester erkennen und durch Veränderung der Schnittparameter abstellen.
Typische Anwendungen des Rotoclear C Basic
Echtzeit-Prozesskontrolle vor Ort
Schulungen bzw. Trainings vor Ort
Live-Kontrolle des Einfahrprozesses
Showrooms
Messeauftritte
Die Features
Gestochen scharfe Bilder in Echtzeit
Durch eine rotierende Scheibe vor dem Objektiv sorgt das Rotoclear C Basic für immer klare Sicht bei einer Auflösung von bis zu 4K mit 60 Bildern pro Sekunde. Das System passt sich automatisch an die bestmögliche Monitorauflösung an und liefert immer gestochen scharfe Bilder.
Swipe-Zoom
Einen Bildausschnitt vergrößern? Ganz einfach, per Swipe direkt auf dem Screen. So können Anwender:innen intuitiv und schnell Details in der Bearbeitung beobachten.
Freie Wahl der Perpektive(n)
Wo Sie Ihre Kamera auch platzieren möchten: Mit zahlreichen Optionen für eine schnelle und einfache Montage in oder vor der Wand bzw. dem Dach bieten wir alle Möglichkeiten für ein individuell optimiertes Kamera-Setup.
Extrem kompaktes Kameragehäuse
Das Kameragehäuse überzeugt durch die geringe Größe. So können die Kameraköpfe an viel mehr Stellen im Innenraum der Maschine montiert werden. Darüber hinaus entstehen durch die kompakte Bauweise auch deutlich weniger Spänenester.
High-Performance Lichtquelle
Für perfekte Lichtverhältnisse haben wir in unseren Kameraköpfen speziell für diesen Einsatz entwickelte Premium-Lichtquellen von Waldmann verbaut.
Lagesensor für beweglichen Einbau
Aufnahmen direkt aus der Perspektive des Zerspanungswerkzeugs bieten Ihnen aktuell nur die Kamera-Systeme von Rotoclear. Um diese revolutionäre Perspektive zu ermöglichen, haben wir einen Lagesensor verbaut. Er erkennt die Bewegung des Kamerakopfes und gleicht diese aus.
Rotoclear C Basic, C2 und C Pro im direkten Vergleich
Sie möchten die Prozesse in Ihren Maschinen auch aus der Ferne beobachten können? Oder sogar alle Prozesse automatisch aufzeichnen lassen, um sie später in Ruhe auswerten zu können?
Dann könnten das Rotoclear C2 bzw. das Rotoclear C Pro für Sie interessant sein. Wir haben die wichtigsten Unterschiede für Sie zusammengefasst.
All-in-One-System für einfache Inbetriebnahme
Das Rotoclear C Basic enthält alles, um das Kameraüberwachungssystem schnell installieren und sofort in Betrieb nehmen zu können: Neben dem Kamerakopf und der HDMI-Box sind alle nötigen Kabel, Anschlüsse und Halterungen verfügbar. Die genaue Konfiguration bestimmen Sie.
Finden Sie Ihre optimale Perspektive!
Mit unseren Kamera-Systemen können Sie Details in der Bearbeitung aus nächster Nähe beobachten – oder aber den ganzen Maschinenraum im Blick behalten.
Aus Sicht des Werkzeugs: Tool View
Die Perspektive von der Maschinendecke nach unten mit dem gesamten Maschinenraum im Blick ermöglicht den Anwender:innen, die Orientierung zu behalten, da neben dem Gesamtgeschehen auch Referenzpunkte und Automatisationskomponenten im Blick bleiben.
Sicht von oben: Top View
Die Bearbeitung aus nächster Nähe beobachten? Die Kamera-Systeme von Rotoclear sind so konzipiert, dass ein Kamerakopf direkt am Spindelstock in unmittelbarer Nähe der Werkzeugaufnahme eingebaut werden kann. Dies sollte meist jedoch schon bei der Konfiguration der Maschine berücksichtigt werden.
Sicht von der Seite: Side View
Der Blick von der Seite auf die Bearbeitungsprozesse kann in unterschiedlichen Fällen sinnvoll sein: Zum einen können Anwender:innen so den Werkzeugwechsel immer im Blick behalten. Andererseits ist die Side View auch eine gute Alternative, wenn ein Tool-View-Einbau nicht möglich ist.
Wie Sie Ihr Rotoclear C Basic konfigurieren
Das Rotoclear C Basic eignet sich für unterschiedlichste Maschinentypen und Anwendungsfelder: Je nachdem, wie groß Ihre Maschine ist und wo Sie die Kamera platzieren möchten, bieten wir Ihnen System-Setups mit unterschiedlichen Ausstattungsoptionen.
In unserem Online-Konfigurator können Sie diese ganz einfach zusammenstellen, Im Anschluss erhalten Sie direkt ein Angebot zu Ihrem individuellen System-Setup.
Was können Sie konfigurieren?
Für unterschiedliche Einsatzzwecke können Sie zwischen Kameraköpfen mit verschiedenen Schärfe-Bereichen wählen:
- F1: Fokus im Nahbereich (200 - 500 mm: Kamera in der Nähe des Werkzeugs)
- F2: Fokus im Fernbereich (500 - 6000 mm Kamera an Decke/Wand)
Unsere Datenkabel stehen in zwei Kabellängen zur Auswahl. Bei Bedarf können Sie diese durch einen Signalverstärker (C-Extender) noch auf bis zu 60 m erweitern.
- 10 m (Standard)
- 20 m
- 40 m = 20 m + 20 m → C-Extender nötig
- 60 m = 3 x 20 m → 2 x C-Extender nötig
Wie Ihre Maschine auch aussieht, an welcher Stelle Sie die Kameras auch montieren möchten: Wir haben die optimale Halterung für Sie:
- Die Kugelhalterung umfasst die Kamera und lässt sich direkt in die Maschinenwand einbauen. Der Vorteil? Durch die minimierte Störkontur können kaum Spänenester entstehen.
Mehr zur Kugelhalterung - Unsere Flex-Armhalterung bietet maximale Flexibilität was den Winkel und die Perspektive betrifft. Sie ist als Blecheinbau, Vorwandmontage oder mit einem Magnethalter verfügbar.
Mehr zur Flex-Armhalterung
Die Einbaumaße
- Der Kamerakopf des Rotoclear C Basic hat einen Durchmesser von 70 mm und eine Länge von 50 mm (ohne Halterung).

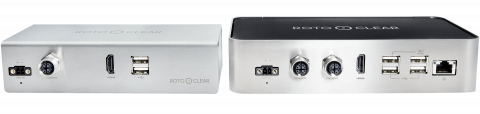

- Die HDMI-Box misst 110,5 × 80 × 28 mm.
- Beide Komponenten sind kompakt konstruiert und lassen sich flexibel montieren.
Alle Downloads zum Rotoclear C Basic
Auf der Suche nach Detail-Informationen oder Tipps für den optimalen Betrieb und eine möglichst lange Lebensdauer? Hier finden Sie alles zum kostenlosen Download.
Rotoclear C Basic Betriebsanleitung
(PDF max. 4 MB)
Deutsch | Englisch
Rotoclear C Basic Software
(.fw-Datei, ca. 40 MB)
aktuelle Version
Zubehör oder Ersatzteile für das Rotoclear C Basic? Jetzt finden und bestellen.
Sie brauchen Zubehör oder Ersatzteile für das Rotoclear C Basic? Mit unserem Konfigurator finden Sie schnell das Richtige – und können es direkt bestellen. In kürzester Zeit ist dann alles bei Ihnen!
