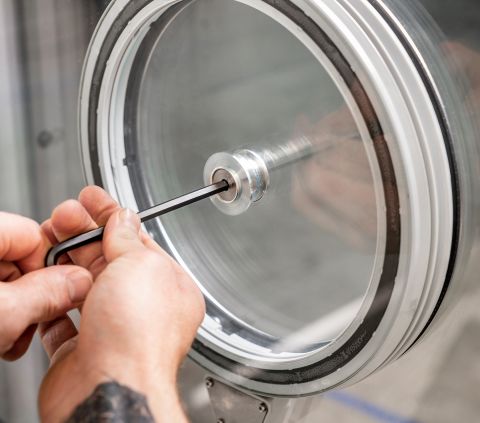

Konfiguration & Installation
Das Rotoclear S3 gibt es als Klebeversion und als Schraubversion.
Klebeversion

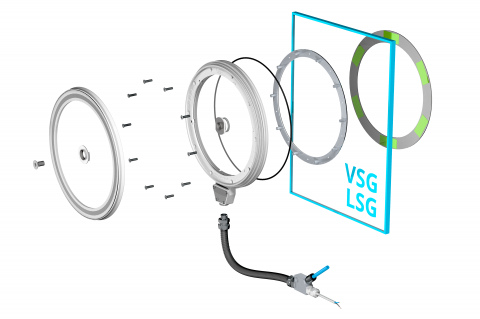

Bei der Klebeversion wird ein Klebeflansch von innen an die Maschinenscheibe geklebt. Anschließend wird das Gerät an diesem fest verklebten Flansch montiert.
Einsatzgebiete der Klebeversion
- Die Klebeversion des Rotoclear S3 ist unser Allrounder.
- Sie kann auf Verbundsicherheitsglas- oder Polycarbonatscheiben zum Einsatz kommen.
- Geeignet für den Einsatz in Fräsmaschinen, Drehmaschinen und Fräs-Drehzentren (gemäß DIN EN 12417 und DIN EN ISO 23125).
Vorteile der Klebeversion
Die Klebeversion ist etwas teurer als die Schraubversion des Rotoclear S3. Dafür bietet sie eine ganze Reihe an Vorteilen:
Die Maschinenscheibe muss für die Montage nicht gebohrt werden – ideal bei Verbundglasscheiben.
Die Klebeversion kann in vertikaler Lage installiert werden – die Maschinenscheibe muss nicht ausgebaut werden.
Das Klebeverfahren ist einfach und sicher – es wird kein speziell geschultes Personal benötigt.
Das komplette Zubehör für den Klebeprozess ist im Lieferumfang enthalten.
Montageschritte – Klebeversion
Die Montage unterscheidet sich je nach Scheibenmaterial (nur Polycarbonat oder Verbundglas) geringfügig – hier sind die Schritte für beide Varianten zusammengefasst.
- Position und Ausrichtung des Rotoclear S3 auf der Maschinenscheibe festlegen
- Maschinenscheibe innen großflächig reinigen und entfetten
- Exakte Position markieren
- Klebeschablone aufkleben (nur bei Polycarbonat) und Folie an Ringfläche abziehen
- Primer auftragen (nur bei Polycarbonat) und ablüften lassen
- Klebeschablone entfernen (nur bei Polycarbonat)
- Klebeflansch aufsetzen und fest andrücken
- 2-Komponenten-Kleber in Klebetaschen füllen
- Kleber aushärten lassen (ca. 6 h)
- Stator des Rotoclear S3 aufsetzen und festschrauben
- Außenseite reinigen und Blende aufkleben
- Strom und ggf. Sperrluft anschließen
Die Montageanleitung der Klebeversion als PDF
In unserer Montageanleitung finden Sie alle Details zum Nachlesen:
Rotoclear S3 Betriebsanleitung
(PDF max. 2 MB)
Deutsch | Englisch
Schraubversion

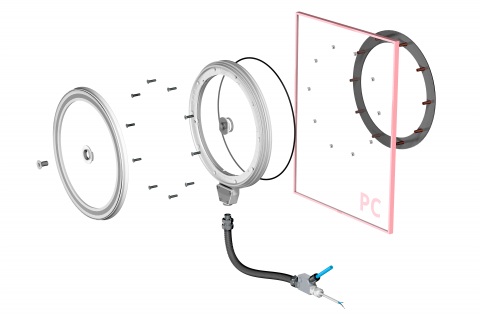

Bei der Schraubversion wird ein Schraubflansch durch gebohrte Löcher in der Maschinenscheibe gesteckt. Anschließend wird das Gerät von innen an den Schraubflansch montiert.
Einsatzgebiete der Schraubversion
- Die Schraubversion eignet sich nur in Fällen, bei denen die Maschinenscheibe problemlos durchbohrt werden kann.
- Sie kann nur auf Polycarbonatscheiben zum Einsatz kommen und ist ausschließlich für Fräsmaschinen geeignet.
Vorteile der Schraubversion
Im passenden Einsatzbereich bietet die Schraubversion folgende Vorteile:
Sie ist etwas kostengünstiger als die Klebeversion.
Da keine Kleber-Aushärtung nötig ist, kann die Maschine schneller wieder in Betrieb genommen werden.
Auch hier gilt: Die Scheibe muss nicht ausgebaut werden – die Montage ist in vertikaler Lage möglich.
Das komplette Zubehör für den Montageprozess der Schraubversion ist im Lieferumfang enthalten.
Montageschritte – Schraubversion
Die Montage der Schraubversion geht etwas schneller, erfordert aber Genauigkeit. Besonders beim Bohren und Einspannen ist Vorsicht geboten – Polycarbonatscheiben können durch Spannung oder Alterung empfindlich reagieren.
Die Montage sollte durch Fachkräfte erfolgen. Bitte auf Risse oder Eintrübungen achten – ggf. Maschinenscheibe rechtzeitig ersetzen.
- Position und Ausrichtung des Rotoclear S3 auf der Maschinenscheibe festlegen
- Bohrschablone außen auf Maschinenscheibe positionieren und befestigen
- Lochkreis gemäß Schablone in die Maschinenscheibe bohren (Polycarbonat)
- Maschinenscheibe innen gründlich reinigen
- Schraubflansch von außen in die Bohrungen einsetzen
- Gerät auf der Innenseite anschrauben
- Strom und ggf. Sperrluft anschließen
Die Montageanleitung der Schraubversion als PDF
In unserer Montageanleitung finden Sie alle Details zum Nachlesen:
Rotoclear S3 Betriebsanleitung
(PDF max. 2 MB)
Deutsch | Englisch
Zubehör und Ersatzteile für das Rotoclear S3
Sie brauchen Ersatzteile oder Zubehör für Ihr Rotoclear S3? Mit unserem Konfigurator bekommen Sie schnell genau das, was Sie benötigen.
Ihre Support-Kontakte für unsere rotierenden Sichtfenster
Sie haben trotz der Konfigurations- und Montageanleitung noch Fragen zur Installation? Dann können Sie sich gerne an unseren kompetenten Support wenden.
Bei Fragen zur Konfiguration und Installation:
Steffen Kowalik
Bei Fragen zur Reklamationen und Reparaturen:
